Xinmeng est une usine chinoise qui peut fournir un système de brouillage LED intelligent monté sur véhicule de haute qualité et haute puissance. Nous promettons solennellement de fournir des produits de qualité exceptionnelle, associés à des services de livraison rapides. Notre engagement indéfectible à offrir une expérience client exceptionnelle garantit que votre entière satisfaction à chaque achat reste notre préoccupation primordiale, dès le moment où vous nous choisissez jusqu'à longtemps après.
Le système de brouillage LED intelligent monté sur véhicule haute puissance est un véhicule Système intelligent monté de très haute puissance conçu pour bloquer les engins explosifs improvisés (RCIED) Utilisés par des terroristes.
Le système utilise une technologie de pointe pour des performances et un brouillage maximum. les signaux transmettent pour activer les bombes.
Le système utilise une technologie de brouillage intelligente pour une efficacité de brouillage maximale.
Le rayon de brouillage du système dépend de plusieurs conditions telles que l'émetteur fréquence et puissance de sortie, distance au récepteur et obstacles entre, etc.
Le système permet une utilisation flexible dans différentes applications. Le système utilise le haut débit Antennes omnidirectionnelles pour une protection à 360 degrés.
● Plage de couverture maximale de 20 à 6 000 MHz
● Puissance de sortie RF haute efficacité, long rayon de brouillage
● Brouillage intelligent pour une efficacité élevée
● Brouillage continu et simultané
● Conception de démarrage lent du circuit pour que l'appareil fonctionne de manière stable
● Autoprotection parfaite : protection contre la surchauffe, protection contre les surintensités, protection haute et basse tension, protection VSWR
● Opération facile, utilisant le panneau de commande Wire et le logiciel Windows pour surveiller le système
● Conçu pour bloquer les communications sans fil, notamment la télécommande, le satellite, le GPS, le WIFI, le WIMAX, etc.
● Les modules de Jammer fonctionnent séparément ;
● Amplificateur de puissance avec interrupteur marche/arrêt séparé et contrôle des modes de fonctionnement pour chaque bande de fréquence ;
● Conception d'amortisseur pour protéger l'appareil contre les dommages dus à la conduite à grande vitesse ;
● Le système UPS du générateur PTO peut prendre en charge le brouilleur IED pour fonctionner longtemps
● Conception et configuration d'antenne spéciales avec gain accru pour améliorer la distance de couverture.
Protection VIP
Opérations NEDEX
Protéger les lieux importants tels que les gares routières/ferroviaires, les places, les écoles, les rassemblements de masse, les stades, etc.
Atténuation des risques et retrait des explosifs à des endroits spécifiés
Contre-mesure électronique
Anti drogue, Anti-Drone/UAV, Anti-émeute, Contrôle aux frontières, etc.
Puissance de sortie RF totale de l'antenne : 1 400 W
Gamme de fréquences de brouillage : 20 à 6 000 MHz
Distance de brouillage : rayon de 50 à 500 mètres selon les différentes conditions telles que l'émetteur
fréquence et puissance de sortie, distance au récepteur et obstacles entre, etc. Source du signal : technologie de brouillage intelligente
Alimentation : 220VAC/28VDC
Consommation électrique : 4500W
A. Protection contre la surchauffe - Protecteur thermique
B. Protection contre les surintensités
C. Protection haute tension d'entrée et basse tension
D. Protection VSWR : contre les erreurs de correspondance d'antenne, y compris les circuits ouverts et les courts-circuits
Refroidissement : dissipateur thermique et ventilateurs à air forcé
Dimensions de l'hôte principal : 696 × 572 × 1060 mm par pièce, total 2 pièces
Poids net de l'hôte principal : env. 150 kg par pièce, total 300 kg
Environnement d'exploitation :
Température de fonctionnement : -10ºC - +55ºC
Humidité : 5% - 90%
Niveau de preuve : IP54
Environnement d'exploitation
Température de fonctionnement : -10ºC - +50ºC
Humidité : jusqu'à 90 %
Panneau de commande filaire disponible :
A. Indication de la puissance de sortie
B. Réglage de la puissance de sortie
C. Alimentation de sortie marche/arrêt par bande
Interface de télécommande : RJ45 / RS485

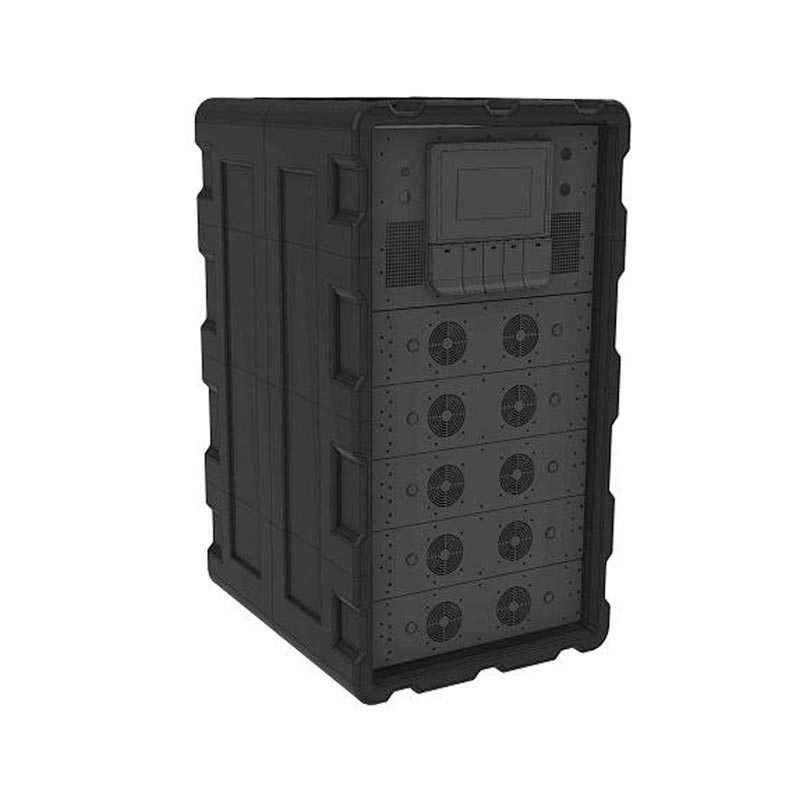

Hôtes brouilleurs

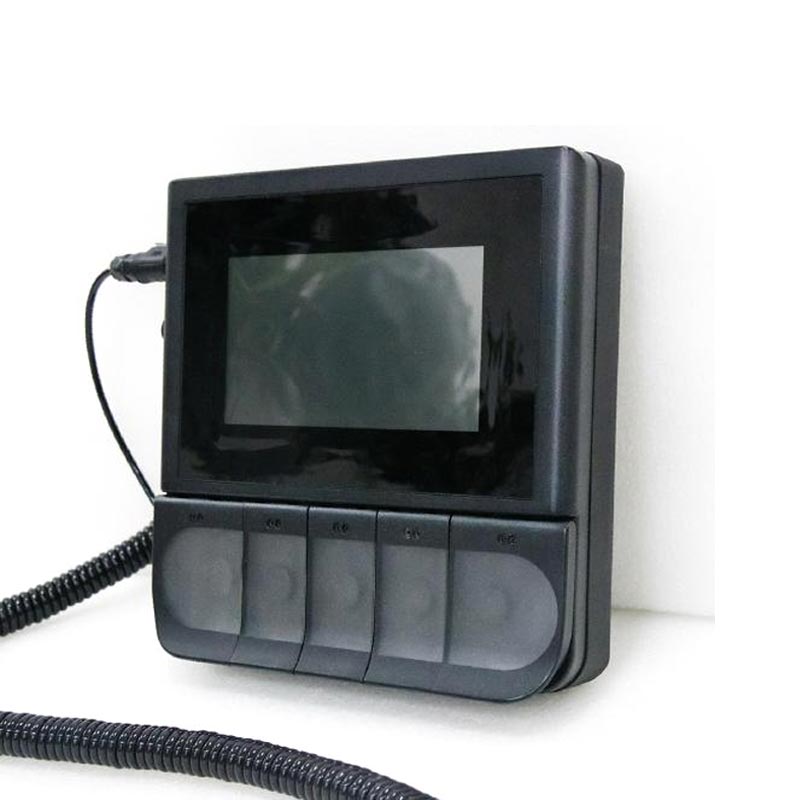

Panneau de commande à distance
Module/Canal | Fréquence Groupe | Puissance de sortie RF de l'antenne | Cible de brouillage | |
---|---|---|---|---|
Module 1 | Canal 1 | 20-200 MHz | 100W | Télécommande, Talkie Walkie VHF |
Module 2 | Canal 2 | 200-400 MHz | 100W | VHF, télécommande, talkie-walkie UHF |
Module 3 | Canal 3 | 400-600MHz | 100W | VHF, télécommande, talkie-walkie UHF |
Module 4 | Canal 4 | 600-1400MHz | 100W | Télécommande, Satellite, GPS / BDS / GLONASS |
Module 5 | Canal 5 | 1400-2200MHz | 100W | Télécommande, Satellite, GPS / BDS / GLONASS |
Module 6 | Canal 6 | 2200-3000MHz | 100W | Satellite, GPS/BDS/GLONASS, Contrôle des drones, WIFI, BLUETOOTH |
Module 7 | Canal 7 | 3000-3800MHz | 100W | WIMAX, WLAN, télécommande |
Module 8 | Canal 8 | 3800-4600MHz | 100W | Télécommande |
Module 9 | Canal 9 | 4600-5400 MHz | 100W | Wi-Fi, télécommande |
Module 10 | Canal 10 | 5400-6000MHz | 100W | WiFi, télécommande, drone Contrôle |
Module 11 | Canal 11 | 758-788MHz | 100W | Téléphone portable 700 MHz |
Module 12 | Canal 12 | 825-960MHz | 100W | Téléphone portable 800 et 900 MHz |
Module 13 | Canal 13 | 1805-1880MHz | 100W | Téléphone portable 1800 MHz |
Module 14 | Canal 14 | 2110-2170MHz | 100W | Téléphone portable 2100 MHz |
Module 15 | Canal 14 | 2620-2690MHz | 100W | Téléphone portable 2600 MHz |
TOTAL | 1500W |
Type d'antenne : antenne omni
Quantité d'antenne: 15 pièces

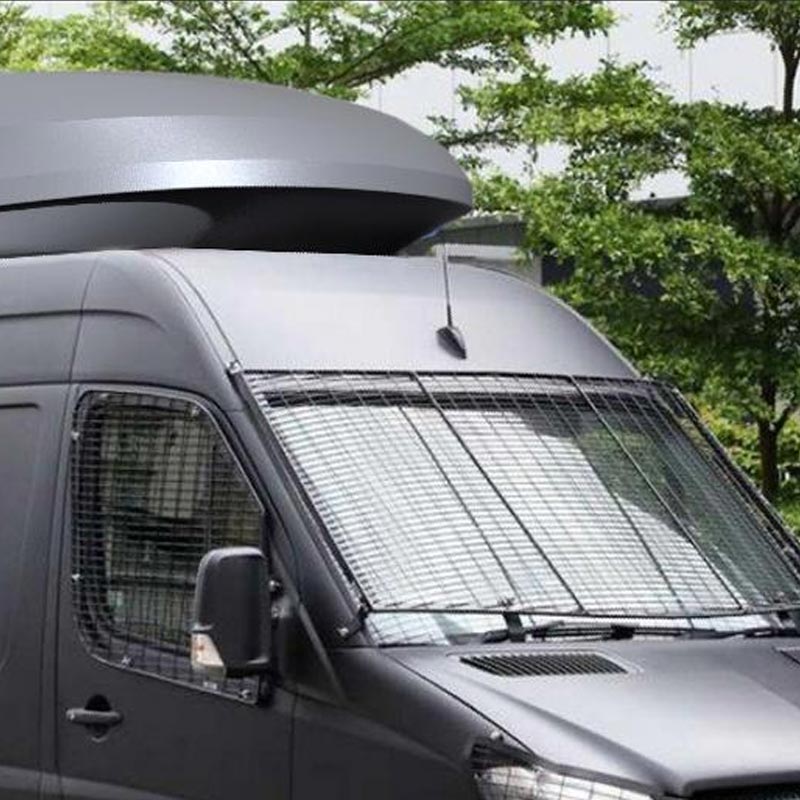

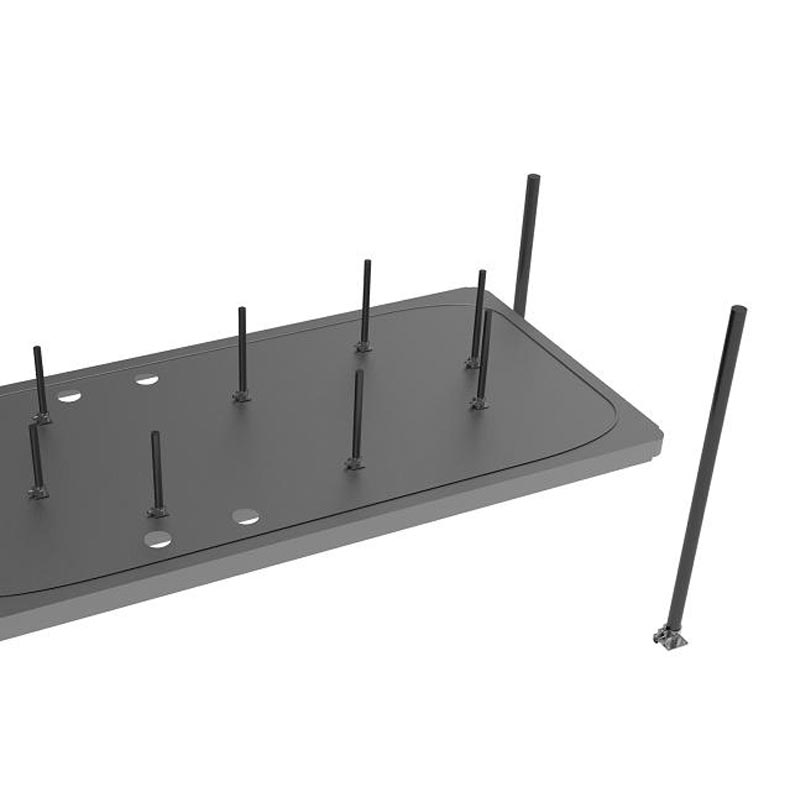

Installation de l'antenne : 13 antennes installées à l'intérieur du conteneur de toit, 2 antennes
installé à l'extérieur.
Antenne Omni pour une couverture et une protection à 360 degrés ;
Bonnes fonctionnalités VSWR avec un rendement élevé ;
Conception antichoc et étanche ;
Antennes
ARTICLE | INDICE |
---|---|
Impédance d'entrée | 50Ω |
VSWR | ≤1,5 |
Gagner | 1 à 3dBi |
Largeur du faisceau | H:360-0; E:65-0 |
Puissance nominale maximale | 200W |
Polarisation | Polarisation verticale |
PIM | <-107dBm |
Hauteur | <=1mètre |
Poids | Environ 1kgs |
Température de fonctionnement | -20 à +60 degrés Celsius |
Vitesse du vent | 60(m/s) |
Diamètre du poteau de maintien | φ40(mm) |
